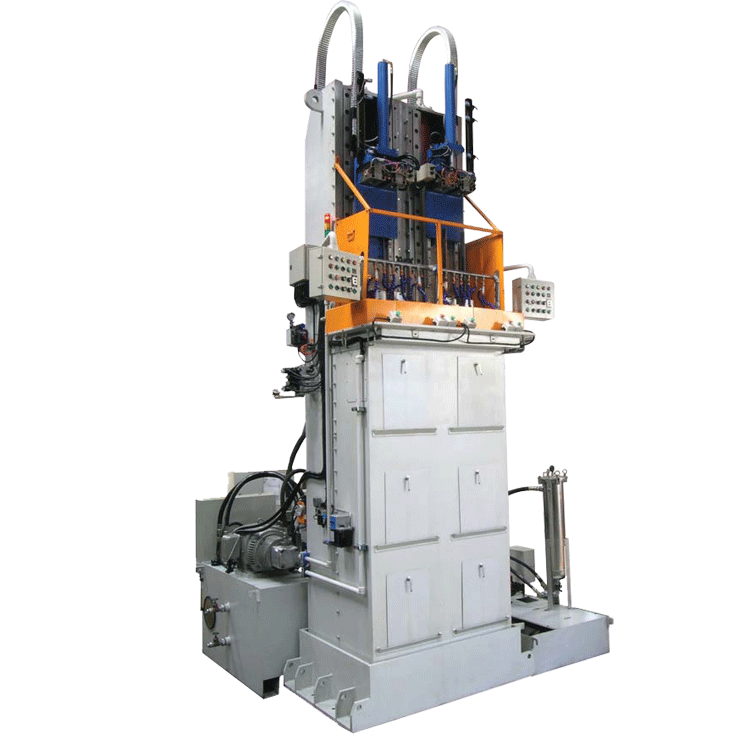

立式拉床-雙滑座

  • 立式拉床-雙滑座
  • 立式拉床-雙滑座
  • 立式拉床-雙滑座

操作者須在離地面有一定的高度才可進行機器的操作,因此須配合機器搭建工作平台或將機器放置地面以下,但機器的加工靈活性較高,汽車、航太、機車、自行車、五金、手工具、齒輪…等相關產業皆有採購。

此機配備兩個主要工作區,可減少占地面積且提供2倍的產能,此大都為專用機,適用於需要極大量生產的相關製程。

加工能力5*2~20*2噸,行程最大1600mm,可適用於內孔鍵槽、內孔花鍵或異形孔的加工製程。

可依客戶需求搭配自動提刀、刀具保護、毛刷清刀、特殊夾具、訂製刀具以及自動化上下料和倉儲輸送帶。

產品敘述

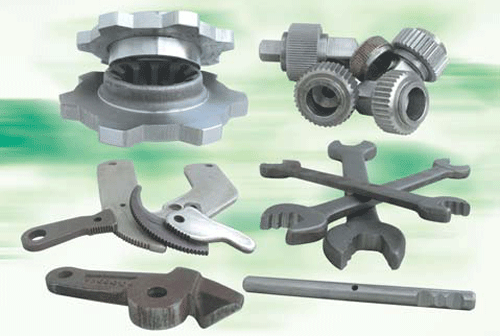

工作圖片
工作圖片
產品特性
  • 拉削時工件固定不動,工作平台帶動刀具向下移動進行拉削。
  • 工作平台的主要動力為液壓馬達驅動。
  • 機器行程可以接受訂製,兩邊行程可不同。
  • 可經由設變改為單一液壓馬達來驅動兩個不同的工作區,但必須不同時。
  • 機器為特殊設計,整體高度較低,行程較短時,操作人員可直接站立於地面進行機台操作,或配置小型工作平台即可符合操作高度。
  • 此為專門設計的專用機,配備兩個加工平台提供雙倍的產能。
  • 佔地面積較小,節省廠房空間,相比兩台拉床佔地節省30%以上。
  • 機器可加工的工件種類較少,加工過程中大部分動作須由人員進行操作。
  • 可選配智慧化觸控介面,在操作畫面中進行機器的動作管理。
  • 可依客戶需求搭配桶刀式刀具設計或掀台式治具設計為外齒專用機。
  • 可以客戶需求設計為伺服馬達驅動。
產品規格
機器規格 TUVB-590 TUVB-1090 TUVB-1590 TUVB-2090
拉削力 ton 5x2 10x2 15x2 20x2
拉削行程 mm 800~1300 1000~1300 1200~1500 1300~1500
進刀速度 mm/min 0~10 0~10 0~8 0~8
退刀速度 mm/min 0~14 0~14 0~10 0~10
加工物外徑 mm Ø250 Ø350 Ø300 Ø400
主油壓馬達 hp 10HP x 6Px2
5HP x 6Px2
15HP x 6Px2
5HP x 6Px2
20HP x 6Px2
5HP x 6Px2
30HP x 6Px1
5HP x 6Px2
切削液馬達 hp 1/2HP x 6Px2 1/2HP x 6Px2 1/2HP x 6Px2 1HP x 6Px2
主油壓缸規格 mm Ø100x Ø70x
(850~1000) st
Ø125x Ø90x
(1050~1350)st
Ø150x Ø100x
(1250~1550)st
Ø180x Ø140x
(1350~1550)st
工作台高度 mm 1100~1400 1400~1700 1600~1900 1700~1900
佔地尺寸(WxLxH) mm 3000x2500x
(2200~2500)
4500x3000x
(2500~2800)
4500x3200x
(2750~3000)
4600x3200x
(2800~3100)
機器總重 ton 8~10 10~12 12~14 13~15
